  익스펜조인트



HOME  >  익스펜조인트  >  유니버셜형

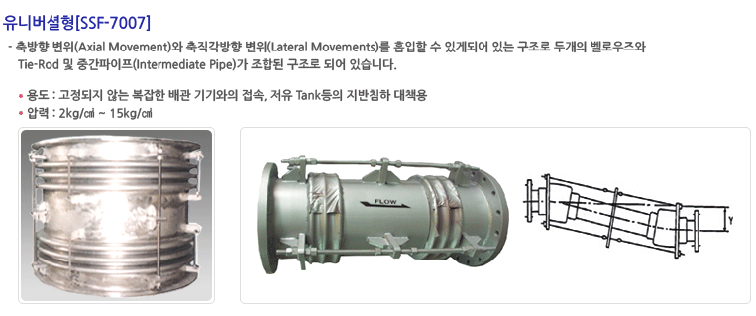

유니버셜형(Universal Type)


호칭경 산수 축직각방향 변위량[Y][mm]
길이[mm]
1000 1500 2000 2500 3000 3500 4000 4500 5000
100A 3+3 88 170 252 334 416
125A 3+3 75 144 214 284 354
150A 3+3 77 158 239 321 403
200A 3+3 62 126 191 257 322 388 454
250A 3+3 56 123 191 259 328 397 456
300A 3+3 38 97 159 221 283 346 408
350A 3+3 35 89 145 201 258 315 371
400A 3+3 74 124 174 225 275 326
450A 3+3 67 112 157 203 248 294
550A 3+3 57 98 139 180 222 263
600A 3+3 48 83 118 153 188 223 258 294
650A 3+3 42 74 106 139 171 204 237 270
700A 3+3 42 77 113 149 186 222 259 296
4+3 47 93 140 188 236 285 334 382
800A 3+3 37 68 99 131 163 195 228 260
4+3 41 81 123 165 208 250 293 336
900A 3+3 33 61 89 118 147 176 205 234
4+3 37 73 111 149 187 225 264 302
1000A 3+3 30 55 81 107 133 159 185 212
4+3 34 66 100 135 169 204 239 274
1200A 3+3 41 62 84 105 127 148 170
4+3 49 77 105 133 162 191 219
1500A 3+3 34 51 69 87 104 122 140
4+3 40 63 87 110 134 157 181
2000A 3+3 26 39 52 66 79 93 106
4+3 31 48 66 84 101 119 137
